[钟表基础知识] 三个火枪手-ETA家自动三剑客

  [复制链接]
20548

   发表于 2016-2-27 13:40:14 | 显示全部楼层 |阅读模式

接着上次聊老炮Valjoux7750的春风,我们今天接着聊聊机芯中大家最耳熟能详的三剑客—ETA2824,ETA2892,ETA7750。这三个机芯型号,相信大家就算不能亲手打开手表后盖一睹真颜,也已经听得耳朵都起茧子了。的确,这三款机芯可以说是目前使用范围最广的瑞士机芯,几乎涵盖了所有新老贵贱的手表品牌,使用范围从欧洲、美洲到亚洲,几乎可以说,有手表的地方就有ETA家的这三个火枪手,他们也是ETA家族自动机芯最出名的明星。这三个火枪手,为ETA集团成为瑞士最大的机芯生产厂家奠定了基础。

不过人怕出名猪怕壮,在收获了无数荣誉、赞美的同时,三张大众脸也带来了不少问题,在这个稍微有点名气就要言必称研发自厂机芯的年代,像萝卜白菜一般常见的三剑客,反而成了大路货的代名词,很多表友在选购手表的时候看到ETA机芯几个字就摇头而过。而大量亚洲地区的仿制ETA三剑客被用在了各式各样的仿表上,更是雪上加霜

那么ETA的门下三剑客到底水平如何呢?也许ETA这个名字大家都熟悉,但却未必真正了解,今天借着老炮7750故事(详见上期)的春风,我们来谈谈ETA自动三剑客。首先,我们要了解一下三剑客的家—ETA。


ETA最早的创始人Joseph Girard和Urs Schild

今时今日,自厂芯和光荣的历史已经是手表宣传自己的不二法门,几乎所有的品牌都竭尽全力的去发掘或者创造自己的历史,同时把自己的机芯千丝万缕的和“自厂”两个字联系起来。简单的说,自厂(Inhouse)这个词是和组装(Ebauche)机芯相对的,顾名思义自厂芯就是手表厂自己研发的机芯,属于原创。组装机芯则是手表厂购买零件进行组装或者直接购买整块机芯装在自己牌子的手表里,按唱片界的说法,属于翻唱。ETA就是瑞士最大的组装机芯生产厂,可以说是瑞士手表行业的血液制造工厂,毫不夸张的形容,没有ETA的存在,就没有瑞士机械手表的复苏,更没有繁荣。关于ETA的历史非常宏大,大家只要记住几点:

  • ETA其实是一个组织,在19世纪由瑞士最著名的几家制表企业联合形成,此后的几百年不断吸收其他制表企业和夸张,最后形成帝国。目前ETA已经是Swatch手表集团的一部分。
  • ETA的姐妹公司Nivarox是少数能制造游丝的公司,ETA是其最大客户,她还向其他机芯厂提供核心部件,很多所谓的自厂芯的核心部件游丝都还是出自Nivarox之手。
  • ETA养活了无数手表企业,依靠向外输出机芯零件和整芯,使得大量品牌可以省去数以百万的机芯开发费用和5-10年的开发周期。用宇博(Hublot)总裁Jean-Claude Biver的话说,感谢Swatch(现在ETA所属集团),从来没没有一个行业进入的费用像瑞士手表这样低廉。
  • 当ETA决定不再向Swatch集团外的公司提供机芯的时候,相当多的公司向瑞士高等法院发起诉讼,要求Swatch撤销决定。

可以看出,ETA不论从历史、出身、技术、影响来看,都在瑞士手表行业扮演决定性的角色,所以其出品的机芯被广泛应用和信赖。对于ETA2824、ETA2892、ETA7750这自动三剑客,参数上无需过多着墨,评价他们,更应该把他们放在大历史的角度下:

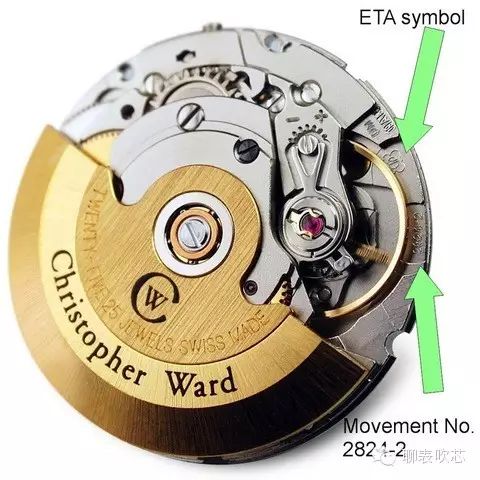

ETA2824最早出现在1961年,它的原型其实是出现的更早的Eterna公司(注意和现在的Eterna手表有渊源,但是不是一家人)出品的1429型机芯。最早的2824机芯摆频只有18000 BPH,我们现在常见的2824 A2是80年代后出现的,摆频为28800 BPH。可以看出,虽然大体结构没有发生变化,ETA2824这个三剑客中的老大哥还是与时俱进的。甚至在70年代的高频热潮中,还出现过36000 BPH的超高频2824,不过最后是昙花一现。


ETA2824用现在的眼光看,技术上有所落伍,没有长动力(动力储存38小时),较厚的身材也让他很少附加模块使用。但从历史上来看,ETA2824最早在60年代就已经实现了双向上链,大家别笑,这在那个年代还真是一个很潮的卖点。机芯总共使用了25颗宝石,容易磨损的部件均得到了关照,另外机芯设计布局合理,传动效能比高。另外,ETA在当年就在摆陀上采用了先进的滚珠轴承,滚珠减少了磨损,延长了自动上链寿命,同时为自动陀提供更好的支撑,防止极端情况下冲击下层夹板造成损毁。这些造就了ETA2824成为最耐操的机芯之一,也是为什么到了今天,很多表厂如百年灵、帝舵、豪雅等仍喜欢使用ETA2824的原因。

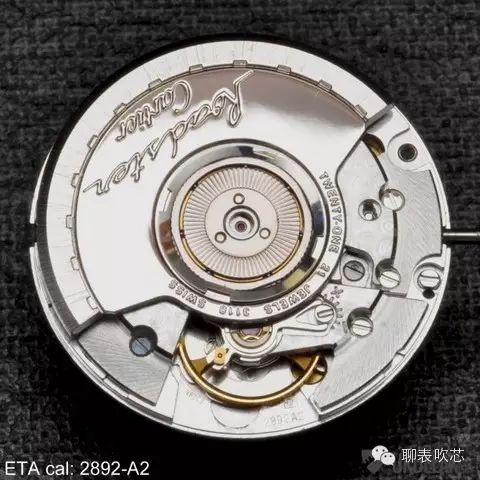

ETA2892可以说是自动三剑客中最年轻的成员,最早的版本出现在80年代,后来也经过不断的改进(主要跟2824一样是提升频率),我们常见的ETA2892 A2诞生在90年代。2892对比2824主要的变化是更加的薄,足足比2824薄了1mm,另外动力蓄能有所加强,达到了42小时。采用整体电脑设计让2892集成度更高,自动上链部分安装在基芯内和把表冠及自动头轮安装在条夹板下方不仅让2892只需要21颗红宝石,更让厚度降低。轻薄的身材和有力的发条让2892拥有无与伦比的扩展性,可以附加各种模块实现计时、双追、万年历、逆跳、二问等功能。ETA2892被有些评论家认为是自动王,不是没有道理。

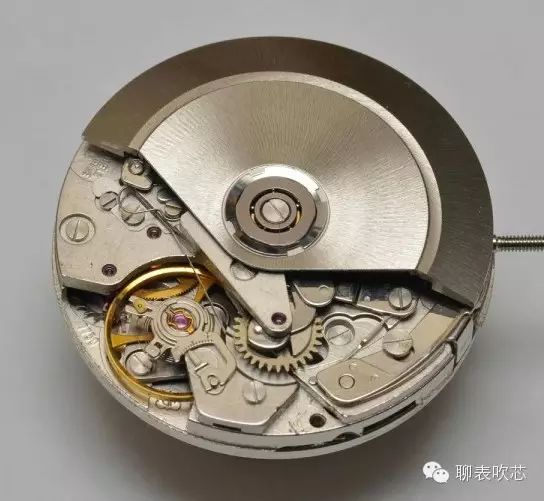

ETA7750在本篇就不复述了,详见我上一篇文章。可以说ETA7750是“天才设计,大繁若简,性能优异,千变万化”的一款机芯。


事实上,ETA非常的有远见,一早就将机芯的生产和工业化相挂钩,ETA三剑客的设计均是按照工业化大规模生产的要求来设计的,不然根本无法满足瑞士手表行业的需求,早在70年代,ETA每年要提供800万枚机芯。最简单的例子就是7750的上夹板有三个孔,就是为了能够让自动装配机器人的机械臂能够抓住夹板并安置到位。大繁若简的设计也让ETA能够授权亚洲众多的手表厂,使用简陋的设备和培训不足的工人来生产ETA机芯。这也是为什么我们如今能在眼花缭乱的品牌,甚至几乎所有的仿表上看到三剑客的身影。ETA工业化设计的思路和PP、FP等高级机芯厂精美但是产量稀少的思路完全不同,考虑的是首先满足产量的需求。那么ETA的产品真的是粗糙的吗?

答案是否定的,比如一是在最基础的部位,发条盒的齿轮上与其他的轮系一样,它使用了微型轮齿(也叫ETA型轮齿)这种由ETA发明的特殊的齿型被同时用在轮齿和轴齿上,可以把摩擦力降到最低以提高传动系的效率。现代的机芯,无论是什么工厂提供,都开始使用这种齿型。二是全部的传动和擒纵齿轮的轮片是Glucydur合金(铜铍合金)制作,而轴齿是钢的,这是因为不同金属之间的摩擦系数相对于同种金属要小。三是在容易磨损的轴承上都使用宝石盖眼减少摩擦提高寿命。

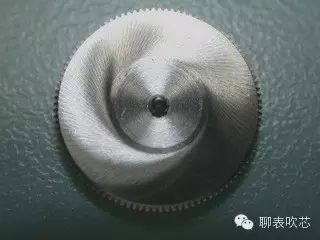

ETA2892发条盒齿轮,其轮齿形状经过专门加工,达到摩擦力最小

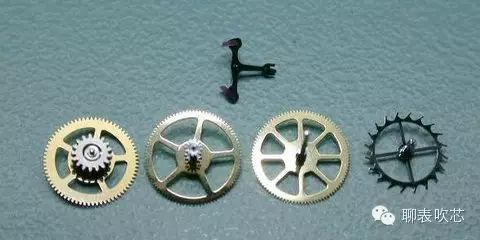

ETA2892的传动组齿轮,有铜铍合金两种金属制成

事实上,ETA为了满足不同的市场需求。同样型号的机芯,使用不同等级的摆轮和游丝,以及不同的避震器,可以为四个等级:


部件标准高级顶级天文台级
发条Nivaflex NONivaflex NONivaflex NMNivaflex NM
游丝Nivarox 2Nivarox 2AnachronAnachron
避震器EtachocsEtachocsIncablocIncabloc
调校2方位3方位5方位5方位加温度
日差正负12s正负7s正负4sISO3195 天文台标准


高等级ETA机芯使用的Incabloc避震器和低等级ETA机芯使用的Novodiac避震器

可以看出,随着等级越高,使用的零件级别就越高,花的调校功夫就越多,精度自然就越准,成本也就自然而然的随之上升了。这样的分级同样是为了方便下游手表生产厂商,根据自己的品牌定位选择不同等级的机芯,丰俭由人。更为重要的是,像万国、帝舵、百年灵、雅典等厂家,使用ETA机芯时,常常自己仅够买零件,按照自己的工艺重新对零件打磨校准,或者进行修改。比如帝舵将ETA2824的微调螺栓改为精密微调,进一步提高了机芯的精度。万国对7750系列进行的改进可谓登峰造极,从7750机芯上衍生出万年历、双追等复杂功能。万国甚至为了保证ETA7750在自家手表上的精度,专门减小了ETA7750发条盒的扭矩,保证动力输出的平稳。

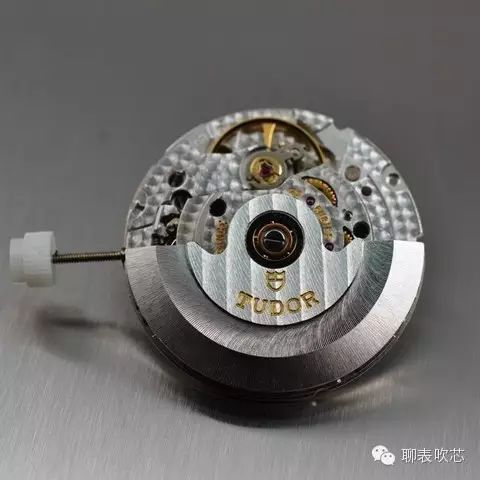

帝舵改进的ETA2824,注意其微调装置已经改变,避震器也改为劳力士家族使用的KIF式

ETA公司不仅影响了整个瑞士钟表业,其影响还随着授权专利生产和不情愿的被仿制遍及全球,从历史上来看,没有哪一家公司生产的机芯的分布广度和密度可以达到ETA的水平,自动三剑客,更是一早就被我们所熟知。看完这背后的故事,你还觉得ETA的机芯平凡么?


欢迎大家关注我的一家之言:聊表吹芯




评分

参与人数 1知名度 +3 收起 理由
东海岸 + 3 很给力!

查看全部评分

8条回复

返回列表
发表于 2016-2-27 14:40:08 | 显示全部楼层
又见好文,推微信了
发表于 2016-2-27 14:43:37 | 显示全部楼层
又见好文,推微信了
发表于 2016-2-27 16:01:23 | 显示全部楼层
好文,学习历史。
发表于 2016-2-27 19:18:57 | 显示全部楼层
发表于 2016-2-27 20:42:20 | 显示全部楼层
感谢版主科普,谢谢。
发表于 2016-2-27 21:32:26 | 显示全部楼层
本帖最后由 Hull 于 2016-2-27 21:35 编辑

要是图片再给详细点就好了,如有可能请楼主把各部分名称进行图片科普一下,哪个是避震,哪个是微调等等。图上要是已经有了请您给个箭头指一下。先谢谢了。没箭头大侠们能看懂,俺真看不懂。先谢谢。
发表于 2016-2-27 23:36:50 | 显示全部楼层
学习先。。
发表于 2016-2-28 00:13:19 | 显示全部楼层
虽然不知道你们在讲什么,但是还是听一下,假装做一下笔记
